Uma listagem de fresa para CNC só está pronta para compra quando identifica o SKU exato e fornece informações suficientes para verificar o ajuste, alcance, folga e uso pretendido. Se a listagem omitir uma dimensão necessária, limite da ferramenta ou detalhe de compatibilidade, trate-a como um pedido de esclarecimento — não como permissão para estimar a partir de uma foto do produto ou de uma fresa de aparência semelhante.
O objetivo não é encontrar o título ou a imagem de produto mais impressionante. É determinar se a ferramenta de corte exata pode ser inserida com precisão na sua biblioteca de ferramentas CAM, fixada corretamente no suporte ou pinça documentada, alcançar o recurso que você precisa cortar e operar dentro dos limites declarados pelo fabricante.
Comece pelo SKU exato, não pela miniatura da coleção
Uma página de coleção ajuda você a encontrar categorias de ferramentas, mas não é o registro de especificações de uma fresa individual. Comece abrindo a listagem exata do produto e registrando os detalhes que distinguem uma variante da outra.
Capture:
-
Nome do produto exatamente como listado
-
Fabricante e ID do produto, SKU ou número da peça
-
Variante selecionada, incluindo diâmetro, tamanho da haste, quantidade, revestimento ou configuração do conjunto
-
URL atual da página do produto
-
Unidades usadas na página: polegada, milímetro ou ambos
-
Qualquer desenho, ficha técnica, orientação de segurança ou documentação operacional para download
-
Data em que a listagem foi revisada
Uma fresa de topo, fresa V ou fresa esférica de aparência semelhante não serve como prova de intercambialidade. Uma família de produtos pode conter variantes com diferentes diâmetros de haste, diâmetros de corte, comprimentos de corte, comprimentos totais ou revestimentos. Se a página do produto não deixar clara a variação selecionada, pare antes de fazer o pedido.
A coleção TwoTrees CNC router bits é um ponto de partida útil porque contém várias listagens de fresas. Mas pertencer à coleção não estabelece, por si só, as dimensões completas, limites, disponibilidade ou compatibilidade de um SKU específico.
Use este registro antes de comparar ferramentas:
Os registros de ferramentas de fresamento do Autodesk Fusion separam campos descritivos e de fornecedores de parâmetros da fresa e informações relacionadas ao pós-processador, como número da ferramenta e offsets. Essa estrutura é útil porque reforça uma regra básica: um nome de produto ou SKU não substitui a geometria verificada e dados específicos da máquina.
Separe cada diâmetro e comprimento
As dimensões da fresa respondem a perguntas diferentes. Tratá-las como um "tamanho de fresa" genérico é uma das maneiras mais comuns de comprar uma ferramenta que parece correta, mas não pode ser fixada, não consegue alcançar o recurso ou não tem folga para a configuração.
**Diâmetro de corte** é a largura da parte cortante que forma o recurso. Afeta qual geometria a fresa pode entrar fisicamente, mas não informa se a fresa caberá no suporte.
**Diâmetro da haste** é a parte cilíndrica destinada a ser fixada na pinça ou suporte da ferramenta. Isso deve corresponder à faixa de fixação documentada e à configuração da sua máquina. Um diâmetro de corte de 1/4 de polegada não significa que a ferramenta necessariamente tenha uma haste de 1/4 de polegada.
**Comprimento de corte** ou **comprimento dos canais** é a parte axial destinada a cortar. Ajuda a determinar se a ferramenta pode atingir a profundidade e a altura da parede do recurso pretendido. Não é o mesmo que o comprimento total da ferramenta.
**Comprimento total** é o comprimento da fresa de ponta a ponta. Afeta o alcance e a folga da ferramenta montada quando combinada com o suporte, pinça, nariz do eixo, dispositivo de fixação, grampos, componentes de controle de poeira e envelope de trabalho. Não garante que a ferramenta consiga alcançar um recurso com segurança.
**Diâmetro do pescoço ou pescoço aliviado**, quando listado, pode ser importante para folga perto de paredes profundas ou bolsões estreitos. O diâmetro de corte de uma fresa pode caber em um recurso enquanto o corpo ou a haste maior não conseguem passar.
**Raio da ponta, ângulo incluído ou geometria da ponta** podem determinar a forma do recurso criada por uma fresa V, fresa esférica, fresa cônica ou outra fresa com formato especial. Esses valores devem vir da listagem do produto ou do desenho dimensional, não de estimativa visual.
Não dimensione uma fotografia do produto para preencher uma dimensão ausente. As fotos podem usar perspectiva, adereços, múltiplas variantes ou ativos de imagem que não correspondem ao SKU selecionado. Quando uma dimensão necessária estiver ausente, solicite o desenho ou a ficha de especificações do fabricante.
Corresponda a haste à faixa do suporte documentada
A haste é a interface da máquina. Antes de comprar, verifique o diâmetro exato da haste na listagem da fresa e compare-o com a documentação da sua pinça, suporte de ferramenta ou sistema de troca automática de ferramentas.
A área fixada deve permanecer na haste cilíndrica projetada para esse fim. Não assuma que um suporte possa segurar com segurança a área dos canais, uma parte cônica, um pescoço reduzido, marcações gravadas ou uma transição entre a haste e a geometria de corte.
Verifique:
-
O diâmetro exato da haste listado para a variante de fresa selecionada
-
A faixa de fixação documentada e o uso pretendido da pinça ou suporte de ferramenta
-
Se a máquina usa um sistema de suporte separado, um suporte de ferramenta ATC ou outra interface de eixo
-
Se o comprimento da haste da fresa fornece um engate adequado e aprovado pelo fabricante
-
Se a ferramenta montada consegue passar pelo eixo, corpo do suporte, dispositivo de fixação e gabinete
-
Quaisquer restrições da máquina ou suporte quanto a dimensões, peso, comprimento ou uso de troca automática de ferramenta
Este não é um guia de montagem de pinças ER11 e não deve se tornar um. A decisão de compra é mais simples: se a listagem da ferramenta de corte não especificar um tamanho exato de haste, ou se a documentação do suporte não estabelecer claramente que a haste pode ser fixada corretamente, não aprove a ferramenta para essa configuração.
Para um trocador automático de ferramentas (ATC), confirme a interface do suporte da ferramenta e os requisitos específicos da máquina antes de considerar um item da coleção como elegível para troca automática. Uma ferramenta de corte que se encaixa em uma pinça manual pode não atender necessariamente aos requisitos dimensionais, de retenção, de folga ou de compensação de um fluxo de trabalho ATC.
Verifique o alcance e a folga sem confundi-los
Uma ferramenta de corte deve ser capaz de alcançar o recurso pretendido e movimentar-se ao redor dele sem que o suporte, a haste, o corpo da máquina ou o dispositivo de fixação entrem em contato. Essas são verificações relacionadas, porém diferentes.
Alcance diz respeito a se a parte cortante pode engajar a profundidade do recurso exigido. Compare o engajamento necessário com o comprimento de corte ou comprimento da canaleta listado pelo fabricante, levando em consideração a geometria real da peça.
Folga diz respeito a todo o conjunto da ferramenta. Uma ferramenta de corte pode ter comprimento de canaleta suficiente para usinar uma cavidade profunda, enquanto seu corpo de suporte, seção não cortante, proteção contra pó, grampo ou dispositivo de fixação colidem antes que a área pretendida seja alcançada.
Use o desenho do produto em conjunto com seu registro de configuração:
-
Identifique o recurso de corte mais profundo necessário e a geometria da parede ao redor.
-
Registre o diâmetro de corte da ferramenta, comprimento da canaleta, comprimento total e quaisquer dimensões de pescoço.
-
Adicione a geometria do suporte ou pinça e a projeção real usada na configuração.
-
Compare o conjunto completo com a fixação da peça, altura do dispositivo, posição do material bruto e envelope de trabalho da máquina.
-
Confirme os requisitos de folga em relação à documentação do fabricante da máquina antes de confiar na ferramenta em um programa.
Não trate o comprimento total como alcance seguro. Ele inclui partes não cortantes da ferramenta e não leva em conta o suporte, o nariz do fuso, grampos, dispositivos de fixação ou limites de deslocamento específicos da máquina.

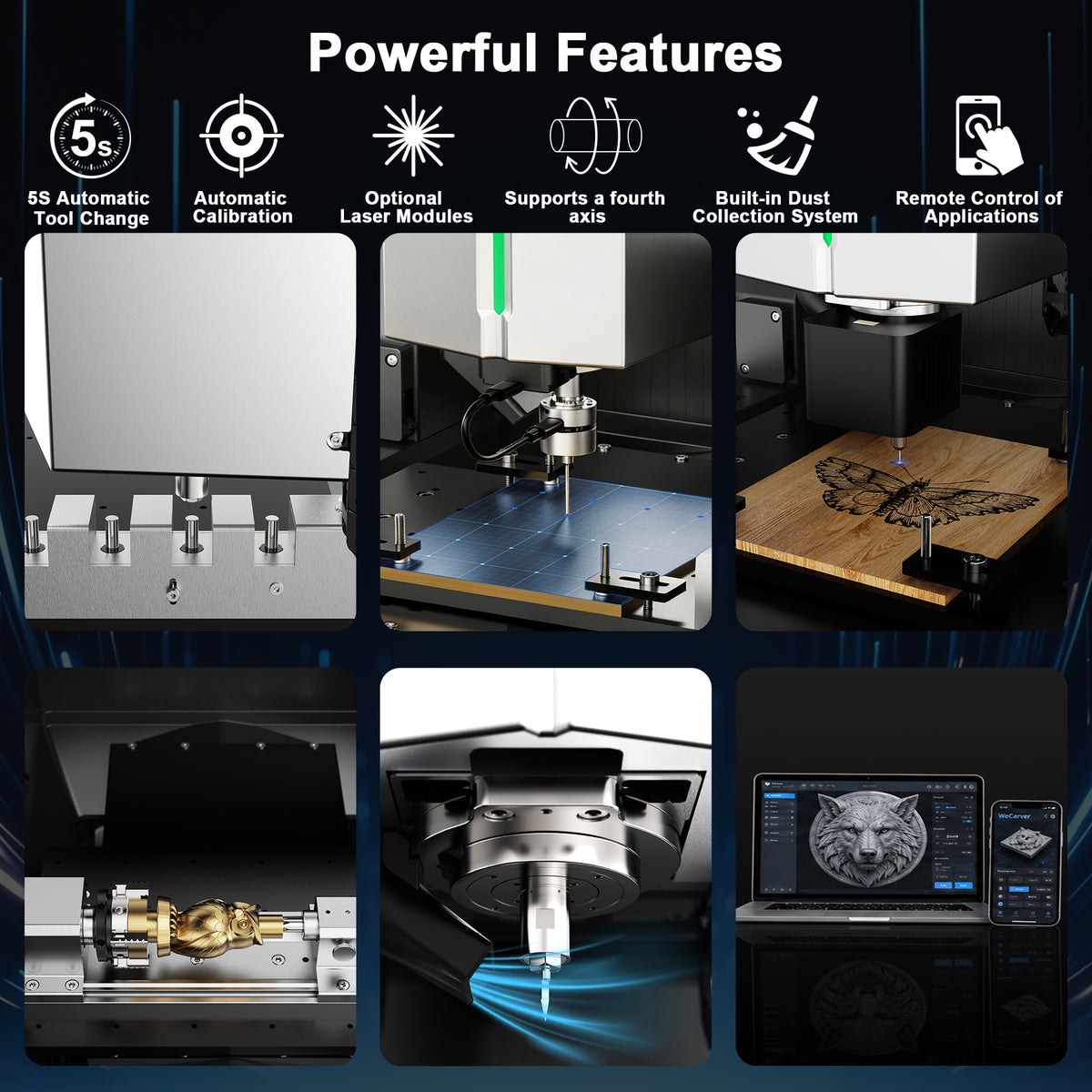

Para a TwoTrees ED1 enclosed desktop CNC, não presuma que um item de coleção se encaixa na máquina apenas porque é uma fresa CNC. A página do produto ED1 deve ser revisada juntamente com a documentação específica da máquina sobre seus requisitos de suporte, comprimento da ferramenta, folga e trocador automático de ferramentas. Se esses detalhes não estiverem disponíveis para a configuração exata, solicite-os à TwoTrees antes de solicitar uma ferramenta para a máquina.
Verifique a geometria, o material e os dados operacionais
Uma listagem deve identificar a geometria da ferramenta de corte e fornecer as informações necessárias para decidir se ela é adequada para a operação pretendida. Rótulos de geometria, diâmetro de corte, número de canaletas, material, revestimento e condições de aplicação declaradas pelo fabricante são significativos apenas quando se referem exatamente ao SKU selecionado.
Não confie em descritores genéricos como “profissional”, “alta precisão”, “multimaterial” ou “carboneto premium” como evidência de compatibilidade. Essas frases não respondem se a ferramenta alcança o recurso, encaixa no suporte, tem folga no dispositivo de fixação ou é apropriada para a operação planejada.
Revise a listagem quanto a:
-
Geometria da ferramenta e forma de corte pretendida
-
Número de canaletas, quando declarado
-
Diâmetro de corte e diâmetro da haste
-
Comprimento de corte ou da canaleta e comprimento total
-
Informações sobre o material da ferramenta, substrato e revestimento, quando declaradas
-
Qualquer desenho da ferramenta mostrando dimensões do corpo, pescoço e ponta
-
Condições de aplicação ou restrições declaradas pelo fabricante
-
RPM máximo marcado ou outros limites operacionais, quando fornecidos
-
Declarações de compatibilidade atuais com a máquina, suporte, pinça ou ATC, se o fabricante as fornecer
Uma listagem de ferramenta pode ser útil mesmo sem fornecer parâmetros de corte. Os parâmetros dependem da máquina exata, capacidade do fuso, fixação, material, projeção da ferramenta, geometria da fresa e alvo de acabamento. Não rejeite uma broca porque o vendedor não publica avanços e velocidades universais; rejeite ou esclareça quando a listagem retém as dimensões, identificação ou limites necessários para estabelecer a compatibilidade física e documentada.
Registros de ferramentas digitais importados merecem o mesmo escrutínio. A Autodesk alerta que os dados de ferramentas do fornecedor ou fabricante fornecidos em arquivos e pacotes de importação podem estar incompletos ou incorretos, e que erros associados ou valores padrão devem ser verificados. Uma entrada de biblioteca de ferramentas baixada pode economizar tempo de digitação, mas deve ser verificada em relação ao SKU exato, desenho e sua configuração medida antes de se tornar parte de um programa CAM.
Classifique a listagem como suficiente, condicional ou insuficiente
Uma listagem não precisa responder a todas as perguntas imagináveis. Ela deve fornecer evidências suficientes para a compra pretendida e a configuração da máquina. Tome a decisão com base nos dados ausentes que possam afetar o encaixe, a folga, a operação segura ou o registro CAM.
Uma listagem é suficiente para uma decisão de compra condicional quando identifica claramente o SKU exato, a variante selecionada, o sistema de unidades, diâmetro de corte, diâmetro da haste, comprimento de corte ou da canaleta, comprimento total, geometria básica e quaisquer limites operacionais fornecidos pelo fabricante. Você ainda deve comparar esses fatos com seu suporte, pinça, máquina, envelope de trabalho, material bruto e dispositivo de fixação.
Uma listagem é condicional quando as dimensões básicas da ferramenta estão presentes, mas uma dependência específica da máquina permanece não resolvida. Exemplos incluem uma interface de suporte ATC não verificada, folga pouco clara ao redor de um dispositivo de fixação, procedimento de comprimento de ferramenta desconhecido ou uma restrição de máquina que não está publicada. Não converta isso em aprovação até que a evidência faltante da máquina ou do suporte seja obtida.
Uma listagem é insuficiente quando não consegue identificar a variante exata, não declara o tamanho da haste, omite o comprimento de corte ou comprimento total necessário para o recurso, carece de documentação dimensional ou depende de um título e fotografias em vez de especificações. Não use a ferramenta em uma biblioteca CAM ou peça-a para um trabalho crítico com base em estimativas.
Use esta solicitação de esclarecimento quando necessário:
Por favor, forneça a especificação ou desenho dimensional para o SKU exato e a variante selecionada. Preciso do diâmetro de corte, diâmetro da haste, comprimento de corte/canaleta, comprimento total, geometria, informações sobre material ou revestimento, limites operacionais marcados e quaisquer requisitos de compatibilidade de suporte ou máquina. Minha configuração pretendida de máquina e suporte é: [máquina/modelo e suporte ou pinça]. Meu recurso planejado requer: [profundidade necessária, folga e operação].
Se as informações exatas estiverem disponíveis, abra a coleção de fresas CNC da TwoTrees, selecione a listagem individual da ferramenta de corte e preencha a mesma lista de verificação para esse SKU. Não use uma página de coleção, miniatura ou nome de família de produto como prova de compatibilidade. Confirme a ferramenta de corte exata em relação à sua pinça ou suporte de ferramenta, geometria necessária, limites da máquina e envelope de trabalho antes de fazer o pedido.
