Visão Geral do Projeto
Este projeto de marcenaria CNC dá vida à mecânica chinesa antiga através da tecnologia CNC moderna. O resultado final é um boi-cavalo de madeira móvel – um brinquedo autômato que funciona tanto como obra de arte quanto como um presente divertido. Inspirado no design tradicional Muniuliuma, este projeto combina história, criatividade e engenharia.
- Tipo: Brinquedo / Obra de Arte / Presente
- Conceito: Reviver a mecânica tradicional com escultura CNC
- Usos: Peça de exibição, brinquedo interativo ou presente artesanal
Máquina CNC e Configurações
Para este projeto, usamos a Router CNC TwoTrees TTC6050. Com sua grande área de trabalho de 600 × 500 × 100 mm, a TTC6050 oferece espaço de corte suficiente para peças de brinquedo, autômatos e outros projetos de madeira de tamanho médio.
Especificações da Máquina para Esta Construção:
- Máquina CNC: TwoTrees TTC6050
- Área de Trabalho: 600 × 500 × 100 mm (23.6 × 19.7 × 3.9 pol)
- Materiais: Placa de pinho de 20 mm, bloco de pinho de 50 mm, sinos de latão
- Ferramentas de Corte: Fresa de ponta reta de 3.175 mm, fresa V-bit de 3.175 mm
-
Avanços e Velocidades:
- Avanço de corte: 4000 mm/min
- Avanço de mergulho: 1000 mm/min
- Profundidade por passada: 0.5 mm
Design e Arquivos
O autômato boi-cavalo foi projetado no Carveco, um software de design CNC e CAM ideal para projetos de escultura 2.5D e 3D.
- Formato do Arquivo: STL
- Personalização: Gravação de logotipo opcional para projetos pessoais ou de marca
- Flexibilidade: O arquivo STL pode ser redimensionado ou modificado para se adequar a diferentes dimensões de roteadores CNC
Dificuldade do Projeto e Habilidades Necessárias
Este é um projeto CNC de nível intermediário. É adequado para hobistas que já concluíram esculturas CNC simples e desejam passar para um design mais mecânico.
-
Tempo Estimado: Cerca de 2 horas no total
- Escultura CNC: ~30 minutos
- Pós-processamento: ~1.5 horas (lixamento, acabamento, montagem)
- Habilidades Necessárias: Lixamento, aplicação de cera ou acabamento em madeira, montagem mecânica básica para juntas móveis
Montagem e Acabamento
Após cortar as peças na CNC, lixe levemente todas as bordas para garantir um movimento suave. Aplique cera ou óleo para madeira para proteção e para realçar os veios do pinho. Monte as peças móveis, anexe os sinos de latão e teste o movimento. O resultado é um charmoso autômato que se move realisticamente quando empurrado ou puxado.
Recursos de Mídia

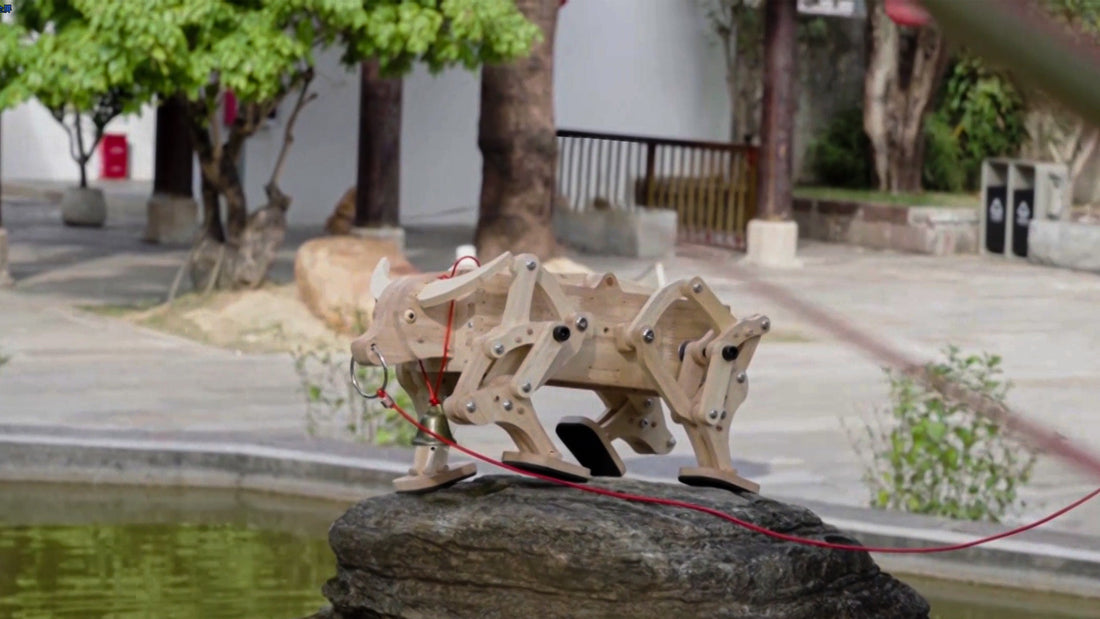

Aqui está uma olhada no projeto finalizado:
Assista à construção completa em ação:
▶ Demonstração em Vídeo
Conclusão
O boi-cavalo de madeira móvel esculpido em CNC é mais do que apenas um projeto artesanal – é uma ponte entre a história e a tecnologia. Usando a TwoTrees TTC6050, você pode criar um autômato funcional que encanta como brinquedo, impressiona como peça de exibição ou se torna um presente artesanal atencioso. Para hobistas que buscam expandir suas habilidades em marcenaria CNC, este projeto oferece uma combinação perfeita de desafio, criatividade e recompensa.
